高低壓成套開關櫃的結構組成部分

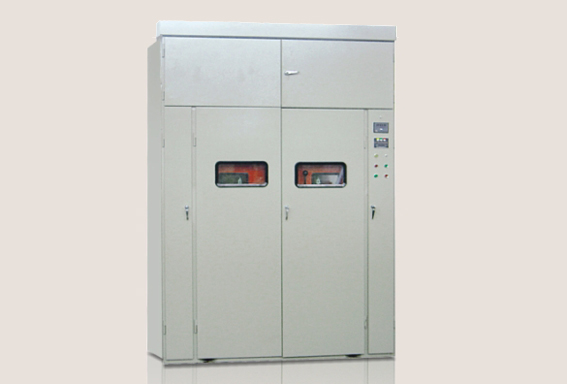

高低壓成套開關櫃是叼嘿视频影院常見的電氣設備之一，但很多人對開關櫃中有什麽及其主要部件了解不多。高低壓成套開關櫃應滿足相關要求，由櫃體和斷路器兩部分組成，具有架空進出線、電纜進出線、母線連接等功能。機櫃由外殼、電氣元件（包括絕緣部件）、各種機構、二次端子和連接線組成。中科電氣來介紹它的結構組成。

　　1. 高低壓成套開關櫃的母線室。母線室設置在開關櫃的上背部，用於安裝布置三相高壓交流母線，並通過分支母線與靜觸頭連接。所有的公共汽車都是用絕緣套管塑料密封的。當母線穿過開關櫃隔板時，用母線套管固定。如果發生內部故障電弧，可以限製事故向相鄰機櫃蔓延，保證母線的機械強度。

　　2. 高低壓成套開關櫃的手車斷路器室。斷路器室內安裝有導軌，供斷路器手車在內部滑動和工作。手推車可以在工作位置和測試位置之間移動。靜觸頭的隔板（閥門）安裝在手車室的後壁上。當手車從測試位置移動到工作位置時，隔板自動打開，當手車反方向移動時，進行結合，保證操作人員不接觸帶電體。

　　3. 高低壓成套開關櫃的電纜室。電纜室可安裝電流互感器、接地開關、避雷器過電壓保護器、電纜等輔助設備，底部備有帶縫隙的可拆卸鋁板，保證現場施工方便。

　　4. 高低壓成套開關櫃的繼電器室。繼電器室的麵板上安裝有微機保護裝置、操作手柄、保護出口夾、儀表、狀態指示器或狀態顯示器。在繼電器室，安裝接線盒、微機保護控製電路DC電源開關、微機保護工作DC電源、儲能電機工作DC或交流電源開關，以及一些特別要求的二次設備。

　　5. 高低壓成套開關櫃的熔斷絲是一種簡單的電路保護電器。其原理是當流經熔斷器的電流達到或超過一定時間的定值時，其自身熔體熔化，電路被切斷。其動作原理簡單，安裝方便。一般不單獨使用，主要用於與其他電器配合使用。主要運行特點：一是電流要達到一定值，在熔斷器出廠前已經完成，不能改變；第二，電流達到一定值後，需要一定的時間，也是廠家做的，不能改變，但種類很多。第三，動作後身體受損，不能重複使用，必須更換。斷路器是否熔斷可以通過熔斷指示器或溶解體的外觀來判斷。常用的保險絲和安全管都屬於這類電器。
